1.池底清淤設計

尾礦庫因已經運行多年，滲濾液中細粒徑尾砂沉淀在池底，且常年積水浸泡，池底基礎存在淤泥層，不利于地下水導排層及防滲層施工基礎面構建，須先期進行清理。在進行截滲池池底和岸坡防滲工程前，首先須將池內水抽干并清除淤泥，其次對池底場地進行平整，最后進行后續施工。尾礦庫攔砂池和截滲池清淤，清淤厚度暫按0.6m計。

2.地下水導排設計

根據地勘資料，現狀基礎層主要是黏土質圓礫和雜填土層，透水性較差。尤其是5號截滲池下游建設了垂直阻隔墻，因此地下水位較高。該項目池體采用HDPE膜進行防滲，為了防止膜受地下水位頂托造成破壞，因此須設置地下水導排層?？紤]到現狀基礎層過水能力較差，僅設置地下水導排盲溝，地下水導排將不及時，因此設計考慮地下水導排層和盲溝結合的形式。在水平防滲層下設置地下水導排系統，場地設置樹枝狀地下水導排盲溝，導排溝槽的開挖斷面形狀為梯形，兩側坡比為1∶1，主盲溝中間埋設一根dn315HDPE花管，支管采用dn250HDPE花管，均采用400g/m2土工濾網布包裹反濾。地下水導排溝底寬為0.3m+D+0.3m，其中主導排溝底寬0.915m，支管盲溝底寬0.85m。地下水導排溝坡度不小于3‰，坡向地下水收集井，溝槽深度0.6~1.7m，坡比1∶1。地下水導排主管采用dn315PE穿孔花管，排水坡度為0.3%~0.4%；導排支管采用dn250PE穿孔花管，排水坡度為0.3%，PE管壓力為0.6MPa。花管上開孔，孔徑20mm，間隔200mm，梅花形布置，花管外裹一層400g/m2的無紡?fù)凉げ?，管周圍埋粒徑?0~40mm碎石，盲溝填充石料滲透系數不小于1×10-3cm/s，盲溝采用400g/m2無紡?fù)凉げ及?。地下水通過導排主溝進入收集井，對地下水進行定期檢測，如果滿足《地下水質量標準》III類水質標準限值要求則通過潛水泵直接排入下游水系，不達標則通過泵送回截滲池。地下水監測頻率為每月一次。

3.池底防滲設計

在進行截滲池池底和岸坡防滲工程前，首先須將池內水抽干并清除淤泥，然后對池底場地進行平整，在整平后的池底開挖地下水導排溝槽，導排溝槽內回填碎石，導排溝槽施工完畢后，池底鋪設30cm厚碎石，在碎石層上依次鋪設4800g/m2鈉基膨潤土復合防水毯（GCL）、1.5mm厚HDPE土工膜的防滲結構。池底防滲結構層及防護從上往下依次為1.5mmHDPE土工膜、4800g/m2鈉基膨潤土復合防水毯（GCL）、30cm厚地下水導排碎石層、地下水導排花管、平整地基層。

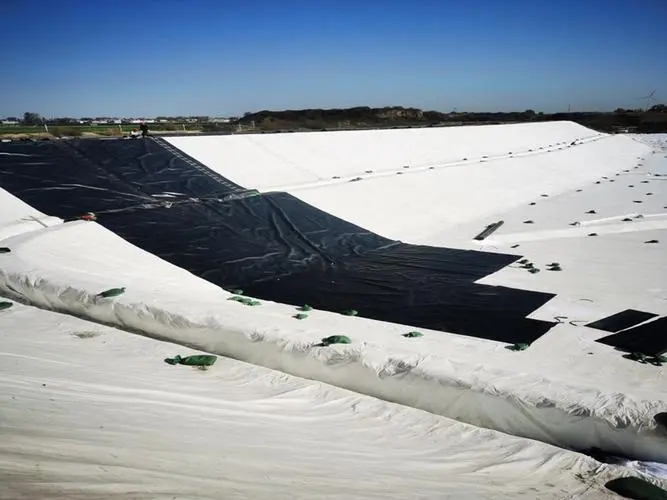

4.邊坡防滲設計

當截滲池岸坡自然邊坡時，首先進行整形，坡比為1∶2，整形后壓實，壓實度不小于0.9；當現狀為干砌石邊坡時，須采用10cm厚M10水泥砂漿找平，然后再依次鋪設4800g/m2鈉基膨潤土復合防水毯（GCL）、1.5mm厚HDPE土工膜、400g/m2土工布?？紤]到HDPE膜抗紫外線能力差，為延長膜使用壽命，坡面上HDPE膜采用土工布進行覆蓋。坡面防滲層結構及防護從上往下依次為：400g/m2土工布、1.5mmHDPE土工膜、4800g/m2鈉基膨潤土復合防水毯（GCL）、整形處理后坡岸。
