監(jiān)理工程師驗收合格后,方可鋪設復合土工膜
復合土工膜由土工膜和土工布組成，其中土工膜起到防滲作用，土工布起到保護防滲土工膜免受建筑結構和材料的破裂、撕裂損傷，提高復合土工膜的力學性能，同時達到防滑、滲透、過濾等加固修復功能。采用復合土工膜防滲材料進行通道防滲節(jié)水加固修復時，應根據(jù)通道工程規(guī)模、工程總成本高。
低、工程區(qū)地質條件、地下水位等多個參數(shù)，合理選擇符合國家標準的相關技術指標要求。根據(jù)灌區(qū)灌溉面積、渠道滲透系數(shù)等合理計算，確定渠道過流能力、過流截面等參數(shù)后，最終選擇0.3mm厚的高密度聚乙烯復合土工膜(高密度聚乙烯膜)作為該渠道的防滲材料。為了提高渠道的綜合防滲加固性能，過水截面采用現(xiàn)澆混凝土進行襯砌加固，一般土段的加固混凝土襯砌厚度為邊坡10cm、底板8cm，特殊部位為邊坡12cm、底板10cm。

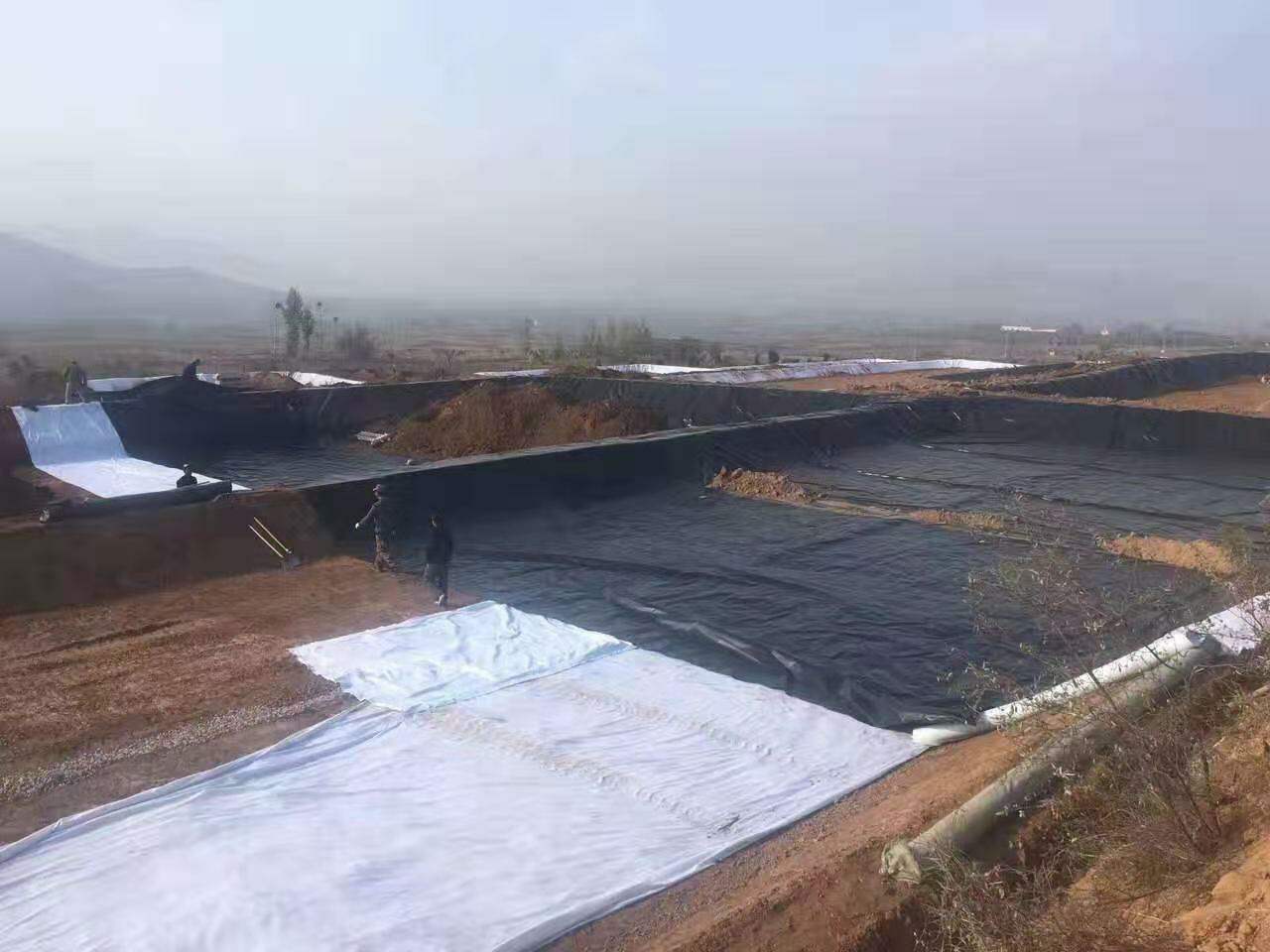

堤壩和渠底挖掘后，認真清除草根、樹根、瓦礫、石子、混凝土粒子等尖銳垃圾，不要破壞土工膜防滲層，垃圾清除后進行夯實處理，等待渠道土壓迫。實際系數(shù)達到相關標準或設計要求，經現(xiàn)場監(jiān)理工程師驗收合格后，方可鋪設復合土工膜。在鋪設、焊接、縫合過程中，嚴禁在雨天進行復合土工膜。同時，在焊接過程中，應確保基底表面具有干燥性能，水分含量應控制在15%以內，膜表面應用干紗布擦拭干凈，方可焊接。在整個施工過程中，不允許將火種帶入施工現(xiàn)場，不允許穿釘鞋、高跟鞋和硬底鞋直接踩在復合土工膜上；施工車輛、施工機械等設備不允許碾壓土工布及其保護層。焊接操作人員應隨時觀察土工布的焊接質量，并充分結合施工區(qū)的氣象、溫度、濕度等條件，合理調整焊接溫度和行走速度。由于復合土工膜的鋪設、焊接、縫合等屬于隱蔽工程，施工過程中必須自檢后報監(jiān)理工程師現(xiàn)場驗收，質量合格后方可進入下一道工序。
首頁
電話
QQ
聯(lián)系
