大型商儲油庫事故收集池HDPE防滲膜怎么修補？

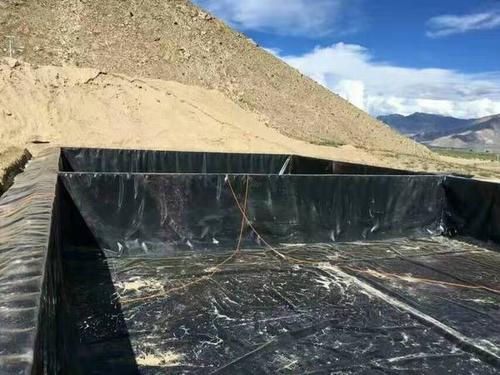

HDPE防滲膜在大型商儲油庫事故收集池防滲處理，具有防滲效果好、造價合理等特點。HDPE防滲膜施工是整個事故收集池的最重要和關鍵的工序，選擇合適的HDPE防滲膜需要整個過程的細致，首先確定材料的質(zhì)量，施工過程中焊縫出現(xiàn)問題或者后期施工對防滲膜產(chǎn)生的破壞。
對焊接鋪焊后發(fā)現(xiàn)的防滲膜破損和缺陷、檢測切除的部位、檢驗時發(fā)現(xiàn)的不合格部位、焊接缺陷等都需要修補。修補的具體步驟是：每50m作為一個施工段，在該段整體施工完成后由質(zhì)檢人員會同施工人員檢查，對于發(fā)現(xiàn)的缺陷部位用記號筆標注、編號，修補時按照編號修補；修補后對每處修補點進行逐一檢漏檢測。
補修的方法如下：①補丁：采取加蓋補丁方法來修補方法針對十字縫交叉處、取樣處、膜面嚴重損傷處、孔洞、刺破處、膜面嚴重損傷處、以及其他各種原因產(chǎn)生的缺損部位進行修補。補丁尺寸要求：十字縫處為圓形的直接為600mm或方形的600×600mm，補丁邊距缺陷處≥100mm。②加強覆蓋：用擠壓熔焊機對不夠厚度或不夠嚴密的擠出焊縫補焊一層，起到局部加強作用。③點焊：用擠壓熔焊機對材料上＜3mm的孔洞及局部焊縫進行點焊修補。對于缺陷修補后要對該部位進行檢測，確保修復的質(zhì)量。由于HDPE防滲膜屬于高分子材料、顏色為黑色，平鋪暴露在陽光下極易受到溫度變化產(chǎn)生伸縮變形，因此在具體施工時將伸縮變形所產(chǎn)生的余量有所考慮。
對HDPE土工膜的焊接質(zhì)量檢驗有非破壞性檢驗（檢漏檢測）和破壞性檢驗兩種。熱合雙焊縫的非破壞性檢測常采用氣壓法，擠壓熔焊單焊縫的檢漏一般則采用電火花法。
首頁
電話
QQ
聯(lián)系
