復(fù)合土工膜連接采用膜焊布縫的方式如何進(jìn)行？
在正式施工前，應(yīng)進(jìn)行焊接試驗(yàn)，將將焊接試件、土工布試樣送有資質(zhì)的單位進(jìn)行力學(xué)試驗(yàn)，并取得合理的焊接溫度、焊接速度等施工參數(shù)，根據(jù)日前的焊接試驗(yàn)，初步確定焊接溫度，設(shè)備行走速度。

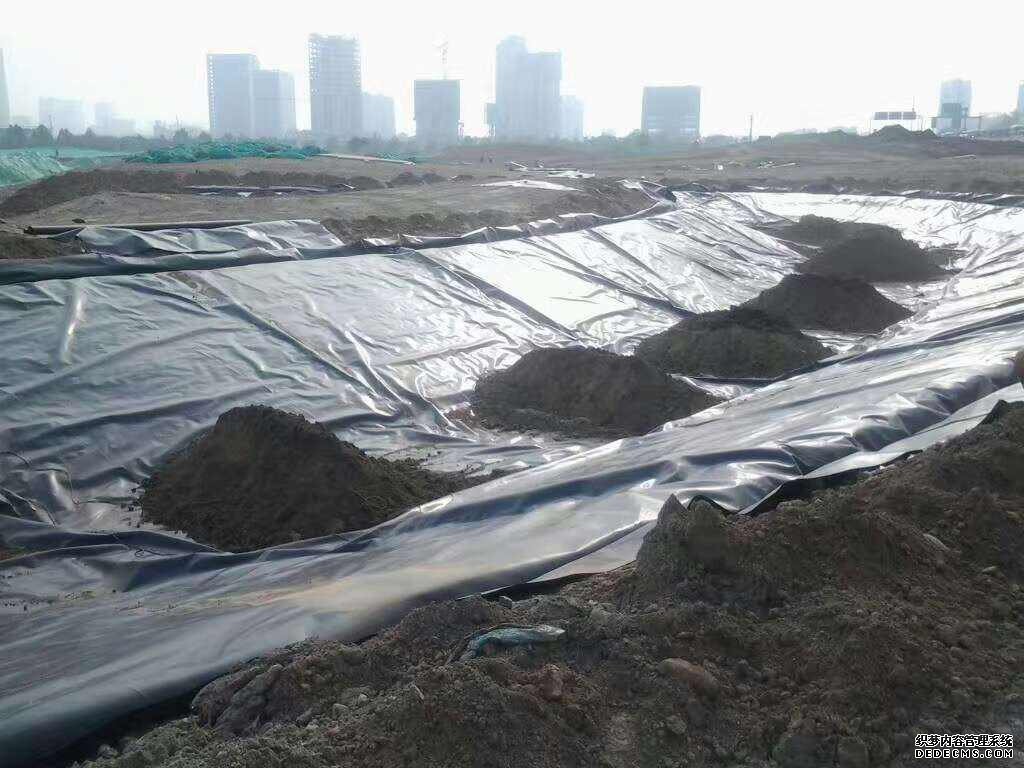

PE 膜采用自動(dòng)爬行熱焊機(jī)。焊接前必須清除膜面的臟物保證膜面清潔，膜與膜接合平整后方可施焊。在爬行焊接過程中，操作人員要仔細(xì)觀察焊接雙縫質(zhì)量，隨時(shí)根據(jù)環(huán)境溫度的變化調(diào)整焊接溫度及行走速度。一般溫度控制在 250℃～300℃，行走速度一般 1～2m/min。可先在試樣上試焊，定出合理的工藝參數(shù)再正式焊接。正式焊接時(shí)對(duì)焊縫要仔細(xì)檢查，主要看兩條焊縫是否清晰、透明，有無氣泡、漏焊、熔點(diǎn)或焊縫跑邊等。不合格的要進(jìn)行補(bǔ)焊。布與布縫合方式為肘接?？p合針距以 6mm 為宜?？p線采用斷裂強(qiáng)度三股雙絲滌綸絞線。應(yīng)先縫合下層布再縫合上層布。復(fù)合土工布施工前操作人員經(jīng)廠家技術(shù)培訓(xùn)。由熟練人員操作，平均每個(gè)工作面(一臺(tái)熱焊機(jī)，一臺(tái)封邊機(jī))每天可鋪設(shè)土工布 3000m2，與粘土防滲方案比，工效提高了近 50%，而且施工簡(jiǎn)便，質(zhì)量有保證。
土工布的連接膜焊縫的檢驗(yàn)。首先要檢驗(yàn)下邊布的縫合，要求縫面平直，無斷線，縫合牢固。膜的焊縫為雙縫，檢驗(yàn)采用充氣法：對(duì)雙縫充氣長(zhǎng)度為 30m-60m，雙焊縫間充氣壓力達(dá)到 0.15MPa-0.2MPa，保持 1min-5min，壓力無明顯下降即為合格。對(duì)單焊縫和 T 形結(jié)點(diǎn)及修補(bǔ)點(diǎn)應(yīng)采取50cm×50cm 方格進(jìn)行真空檢測(cè)。真空壓力大于或等于0.005MPa，保持 30s，肥皂液或洗滌靈不起泡即為合格。檢測(cè)完畢，應(yīng)立即對(duì)檢測(cè)時(shí)所做的充氣打壓穿孔全部用擠壓焊接法補(bǔ)堵。
同類文章排行
- 復(fù)合土工膜防滲工程的質(zhì)量控制與改進(jìn)探析
- 復(fù)合土工膜焊接工藝及焊縫質(zhì)量檢測(cè)技術(shù)
- 土工膜缺陷對(duì)土石壩滲流影響及安全性評(píng)價(jià)
- 復(fù)合型土工膜在水利工程中的應(yīng)用及鋪設(shè)注意事項(xiàng)
- 防滲型復(fù)合土工膜在疏浚環(huán)保中怎樣不被風(fēng)浪破壞？
- 關(guān)于魚塘防滲膜施工方法有哪些您了解嗎
- 土工布都有哪些性能要求？
- 渠道土工膜焊縫檢測(cè)及采購(gòu)和保存的質(zhì)量控制要點(diǎn)
- 什么是土工膜？土工膜有哪些材料？
- 土工織物鋪設(shè)接縫時(shí)應(yīng)采用縫合和熱粘接方式
最新資訊文章
- 大壩防滲攻堅(jiān)戰(zhàn)：復(fù)合土工膜背后的嚴(yán)苛標(biāo)準(zhǔn)
- 水庫(kù)安全告急，土工膜憑什么成為防滲 “首選良方”
- 復(fù)合土工膜：開啟水利防滲新時(shí)代，施工要點(diǎn)一文讀懂
- 大壩防滲危機(jī)！這一方案憑什么脫穎而出，成救命稻草？
- 影響巖土工程邊坡穩(wěn)定性的因素
- 巖土工程邊坡加固的重要性
- 珍視環(huán)境，精心防滲：膨潤(rùn)土防水毯為河道穿上“環(huán)保防護(hù)衣”
- 聚焦膨潤(rùn)土防水毯：探尋重金屬離子影響下的防滲新奧秘
- ?土工膜：集耐腐耐老柔韌于一身，筑牢水防滲漏“金鐘罩”
- 揭秘調(diào)蓄水池防滲土工膜：保障水質(zhì)水位穩(wěn)定的幕后英雄
首頁(yè)
電話
QQ
聯(lián)系
