導(dǎo)致土工膜接縫處表面不平整的原因及解決

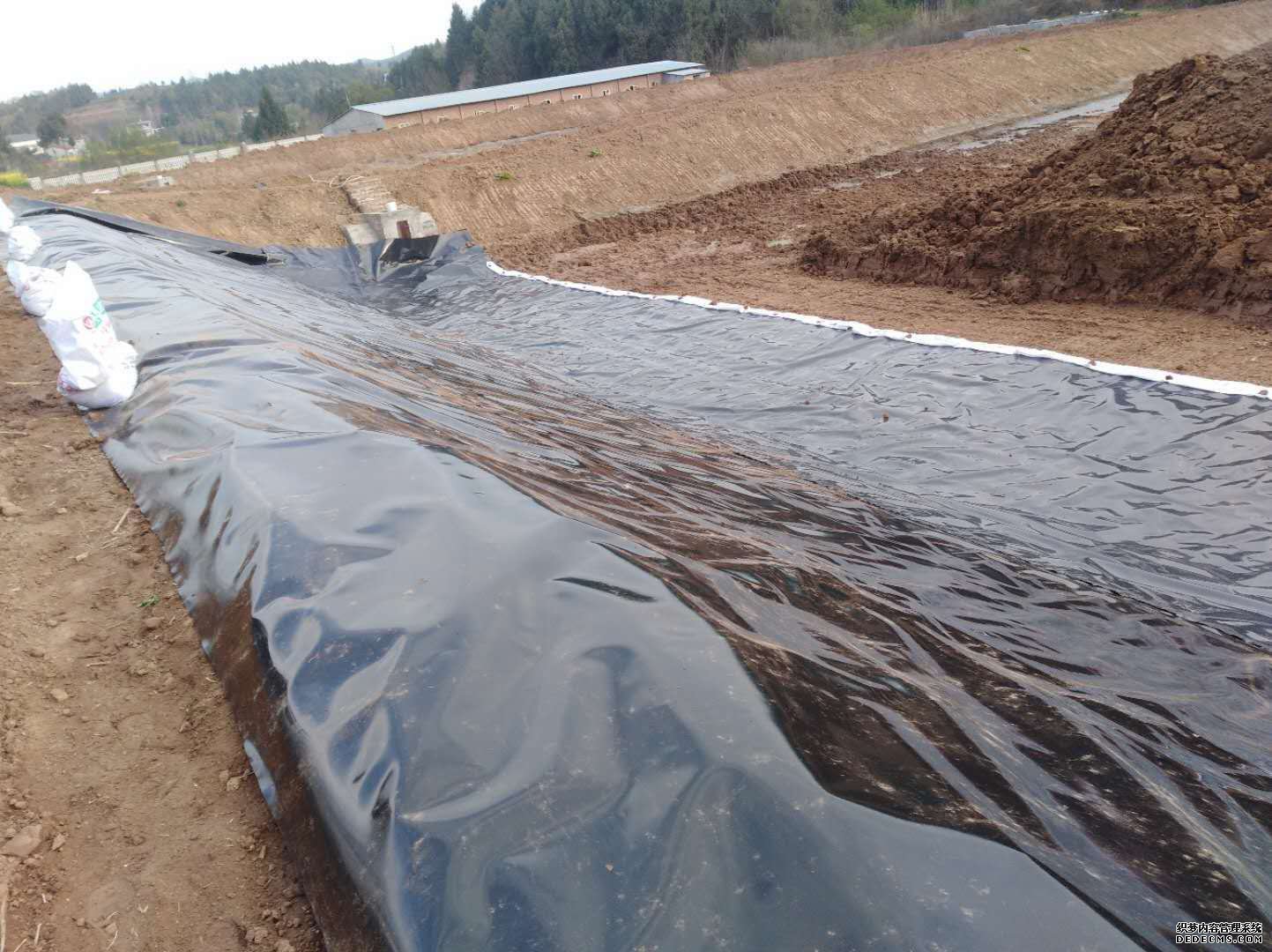

現(xiàn)場檢查，發(fā)現(xiàn)部分區(qū)段焊接面存在少量塵土等雜物，導(dǎo)致接縫處表面不平整。處理措施為：HDPE膜鋪設(shè)后，先用空壓吹風(fēng)機(jī)吹掃焊接面及下承層，確保焊接范圍內(nèi)無土石顆粒等影響焊機(jī)運(yùn)行的雜物；其次采用棉布對兩條焊縫搭接結(jié)合面進(jìn)行擦拭，確保焊接面能緊密結(jié)合；最后清理防滲膜頂面，確保焊接成型后表面干凈整潔。防滲膜麻面和不平整處，用打磨機(jī)將搭接寬度15cm范圍內(nèi)的膜面打毛，形成糙面以增加其接觸面積，但其深度不可超過膜厚的10%，打毛時要輕輕操作，盡量少損傷膜面。對厚度≥2mm的膜，要打出45°的坡口。
對試驗段采取雙縫焊接工藝的防滲膜進(jìn)行檢查后，發(fā)現(xiàn)總有少數(shù)區(qū)段存在焊縫不嚴(yán)密和焊接寬度不足的現(xiàn)象,雙縫焊接工藝有待改進(jìn)。處理措施為：為了保證焊縫施工質(zhì)量，HDPE防滲膜焊縫由通常的雙縫焊接調(diào)整為三縫焊接，搭接寬度由10cm加寬為15cm，保證了HDPE防滲膜的防滲質(zhì)量，提高了一次焊接合格率。
HDPE膜三縫焊接后可在土工膜上形成三個封閉的空間以便進(jìn)行壓力測試。測試時先暫時密封待測焊縫的兩端，將空氣輸入裝置插入焊縫內(nèi)，產(chǎn)生封閉空間后加壓至250kPa，維持3～5分鐘，然后在焊縫一端開孔放氣，氣壓表指針能迅速歸零即為合格。
HDPE膜三縫焊接后須通過電火花檢測，該方法等效于真空檢測，利用35kV的高壓脈沖電源探頭，在距離焊縫10～30mm高處探掃，無火花出現(xiàn)視為合格，出現(xiàn)火花的部位說明有漏洞，需補(bǔ)焊。
同類文章排行
- 復(fù)合土工膜防滲工程的質(zhì)量控制與改進(jìn)探析
- 復(fù)合土工膜焊接工藝及焊縫質(zhì)量檢測技術(shù)
- 土工膜缺陷對土石壩滲流影響及安全性評價
- 復(fù)合型土工膜在水利工程中的應(yīng)用及鋪設(shè)注意事項
- 防滲型復(fù)合土工膜在疏浚環(huán)保中怎樣不被風(fēng)浪破壞？
- 關(guān)于魚塘防滲膜施工方法有哪些您了解嗎
- 土工布都有哪些性能要求？
- 渠道土工膜焊縫檢測及采購和保存的質(zhì)量控制要點
- 什么是土工膜？土工膜有哪些材料？
- 土工織物鋪設(shè)接縫時應(yīng)采用縫合和熱粘接方式
最新資訊文章
- 大壩防滲攻堅戰(zhàn)：復(fù)合土工膜背后的嚴(yán)苛標(biāo)準(zhǔn)
- 水庫安全告急，土工膜憑什么成為防滲 “首選良方”
- 復(fù)合土工膜：開啟水利防滲新時代，施工要點一文讀懂
- 大壩防滲危機(jī)！這一方案憑什么脫穎而出，成救命稻草？
- 影響巖土工程邊坡穩(wěn)定性的因素
- 巖土工程邊坡加固的重要性
- 珍視環(huán)境，精心防滲：膨潤土防水毯為河道穿上“環(huán)保防護(hù)衣”
- 聚焦膨潤土防水毯：探尋重金屬離子影響下的防滲新奧秘
- ?土工膜：集耐腐耐老柔韌于一身，筑牢水防滲漏“金鐘罩”
- 揭秘調(diào)蓄水池防滲土工膜：保障水質(zhì)水位穩(wěn)定的幕后英雄
首頁
電話
QQ
聯(lián)系
