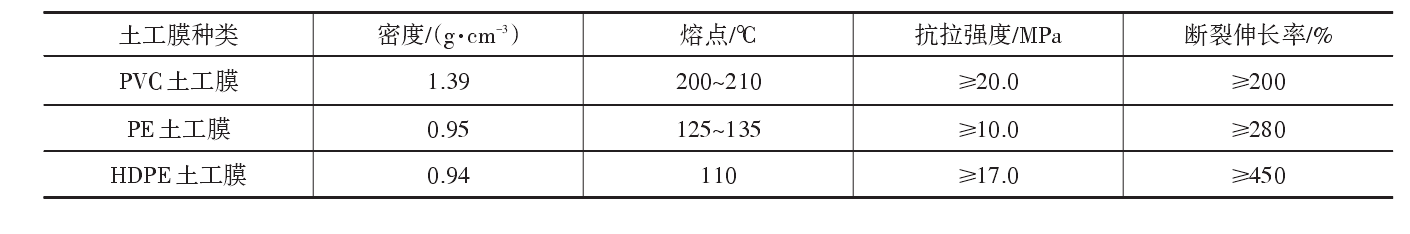

現(xiàn)有土工膜分為常規(guī)土工膜和復(fù)合土工膜。聚合物、瀝青和合成橡膠是常規(guī)土工膜的主要原材料，其中又以聚合物為主。聚合物土工膜的生產(chǎn)方式有3種，分別是吹塑法、壓延法和擠壓法。常規(guī)土工膜按聚合物種類劃分，可主要分為聚氯乙烯（PVC）土工膜、聚乙烯（PE）土工膜和高密度聚乙烯（HDPE）土工膜，它們的物理力學(xué)指標(biāo)如表1所示。

PVC土工膜的密度、熔點(diǎn)和抗拉強(qiáng)度在三者之中最大。優(yōu)點(diǎn)是在施工期間和運(yùn)行期間，土工膜能承受更大的拉應(yīng)力，更不易損壞，且能更好地適應(yīng)極端高溫工況；缺點(diǎn)是每片土工膜之間的焊接困難，且由于密度過大，相同體積的土工膜需要更多

的車輛運(yùn)輸，這會導(dǎo)致造價(jià)上升及效率下降。

HDPE土工膜的密度、熔點(diǎn)在三者之中最低，抗拉強(qiáng)度中等，斷裂伸長率最高。優(yōu)點(diǎn)是由于密度低，運(yùn)輸所產(chǎn)生的費(fèi)用下降且效率提升；斷裂伸長率高說明HDPE土工膜的塑形優(yōu)良，抗沖擊性能好；熔點(diǎn)低表明每片土工膜之間的焊接容易。缺點(diǎn)是熔點(diǎn)最低，不能用于極端高溫工況。另外，HDPE是一種結(jié)晶度高、非極性的熱塑性樹脂，具有耐化學(xué)品的特性，當(dāng)廢料場含有不確定的化學(xué)成分時(shí)，可優(yōu)先選用HDPE土工膜。

PE土工膜在三者之中，密度低，熔點(diǎn)、斷裂伸長率中等，抗拉強(qiáng)度最低。優(yōu)點(diǎn)是PE土工膜易運(yùn)輸，所產(chǎn)生的費(fèi)用低且工作效率高，熔點(diǎn)中等代表了每片土工膜焊接容易且能適應(yīng)極端溫度工況，斷裂伸長率中等代表了PE土工膜擁有良好的塑形，有一定的抗沖擊性能。缺點(diǎn)是抗拉強(qiáng)度最低，PE土工膜在施工期和運(yùn)行期間，所能承受的拉應(yīng)力有限，容易發(fā)生破壞。

復(fù)合土工膜是在常規(guī)土工膜的基礎(chǔ)上通過一些特定的制造方法，將土工織物附著在常規(guī)土工膜上，形成復(fù)合形式的土工膜。復(fù)合土工膜制造方法有流延和壓延。常用的復(fù)合土工膜有一布一膜和兩布一膜。

由于土工織物的加入，復(fù)合土工膜比常規(guī)土工膜擁有更高的抗拉強(qiáng)度，且土工織物作為土工膜的保護(hù)層，可以大大增強(qiáng)土工膜的防破壞能力，另外，復(fù)合土工膜的界面剪切性能也優(yōu)于常規(guī)土工膜。對于較厚的土工織物，復(fù)合土工膜還具備沿織物平面方向在其內(nèi)部傳輸水和氣的能力。
